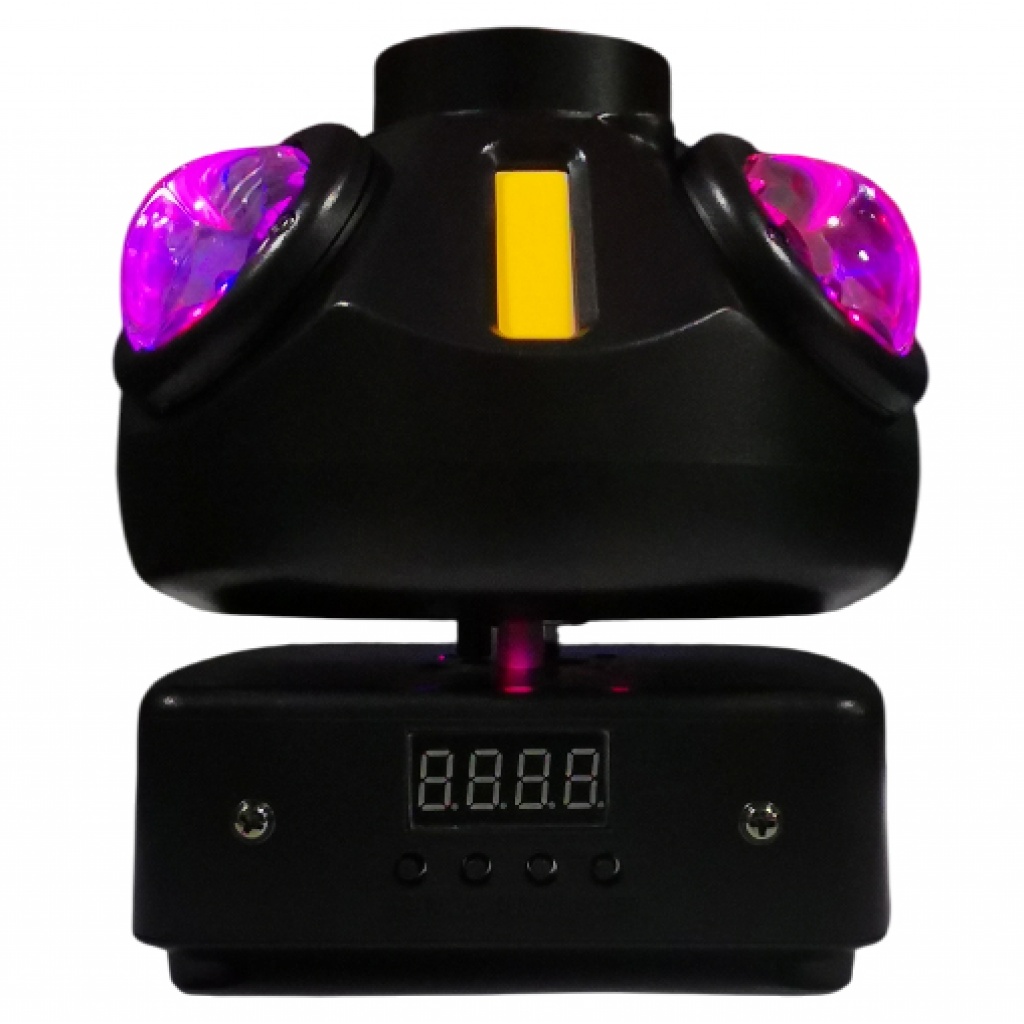

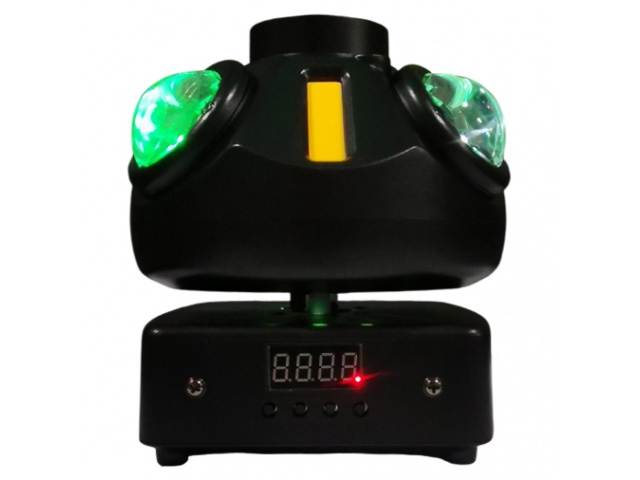

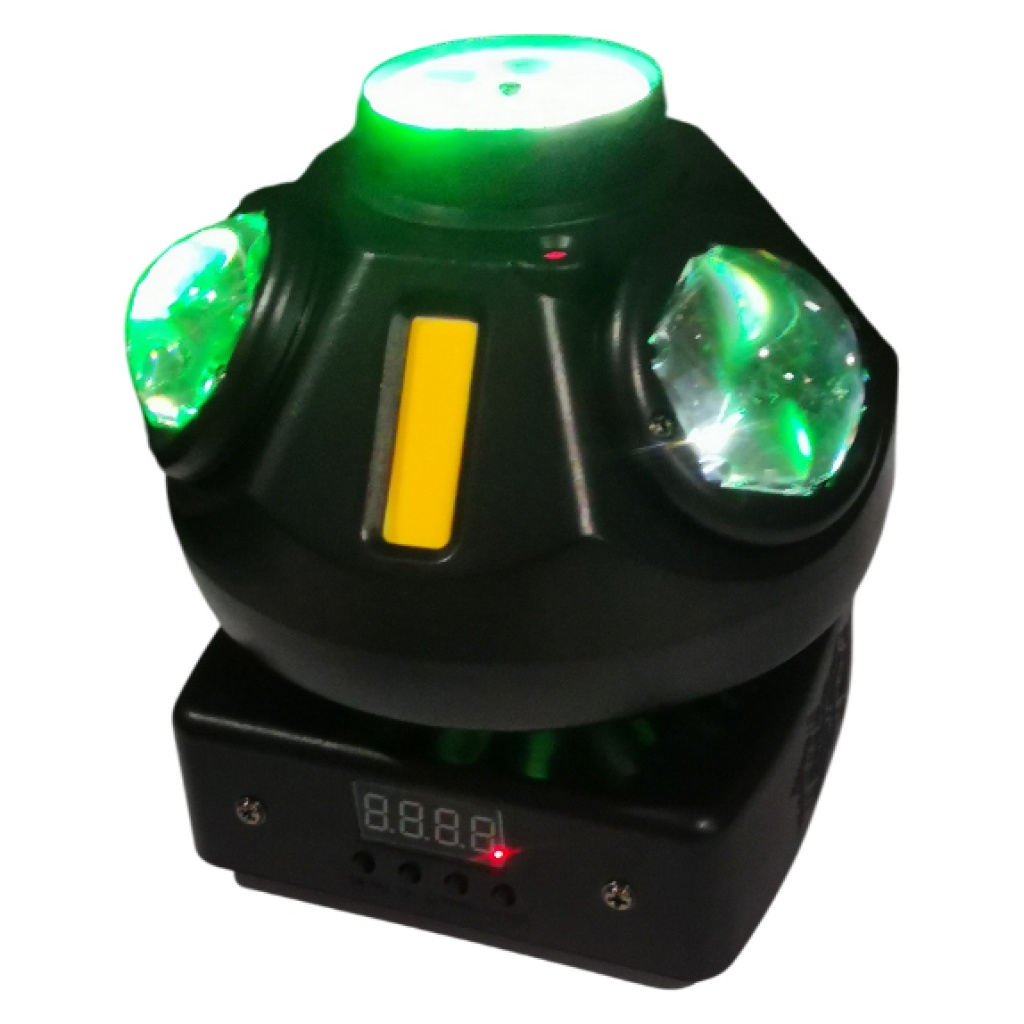

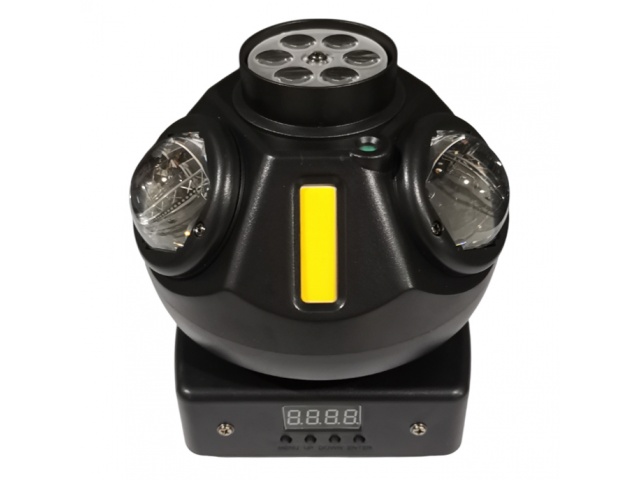

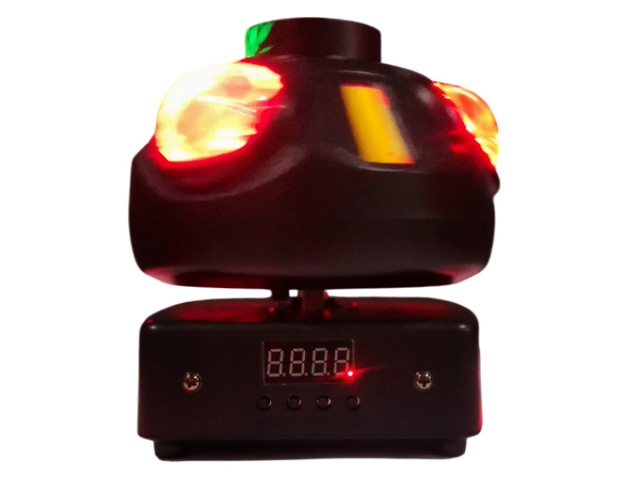

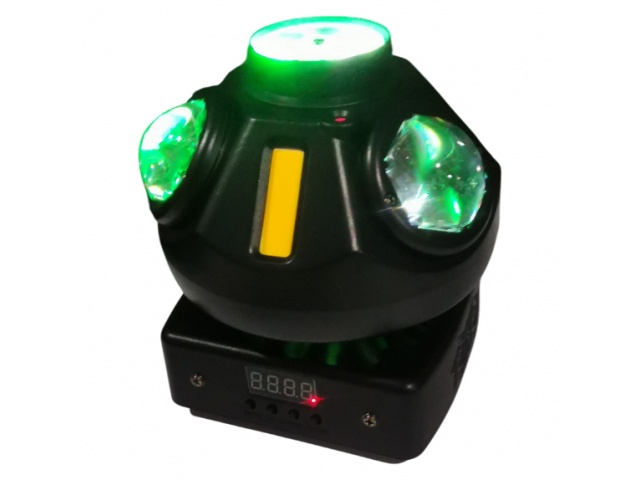

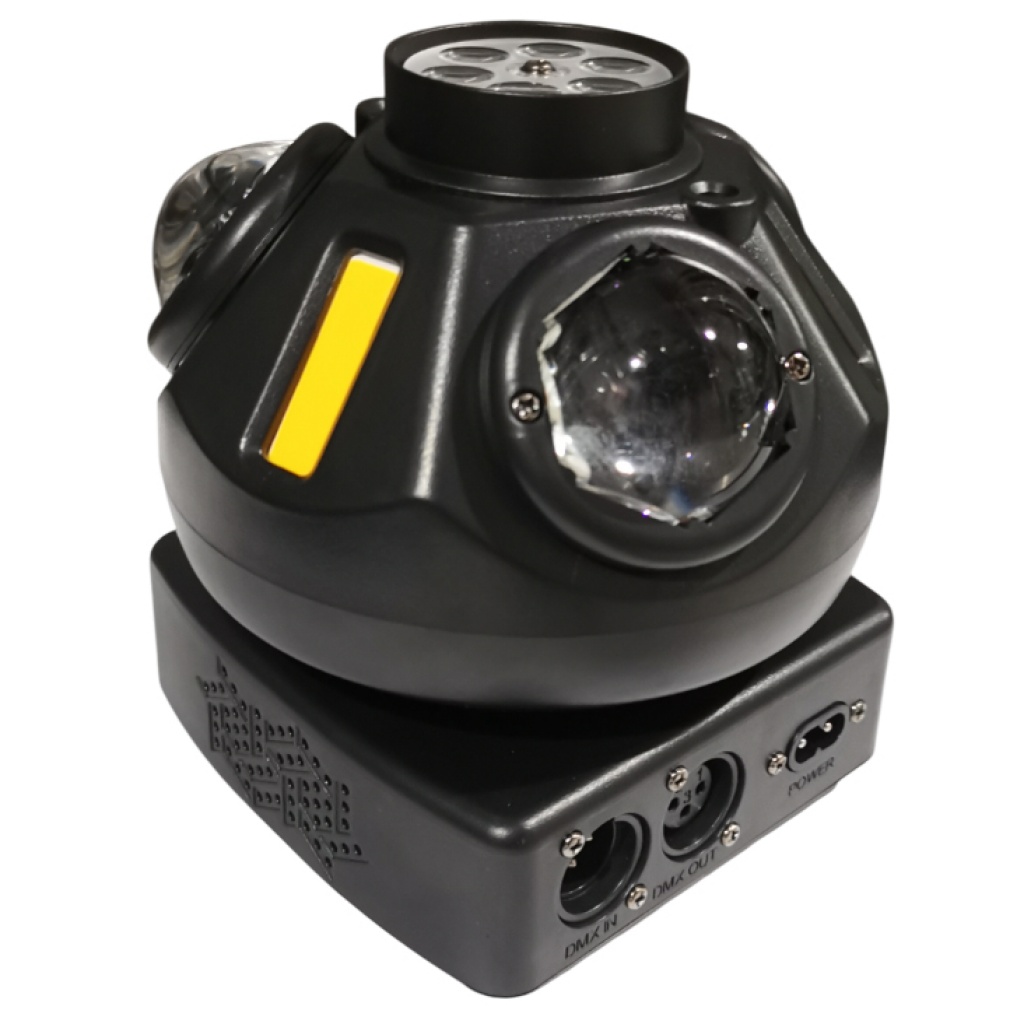

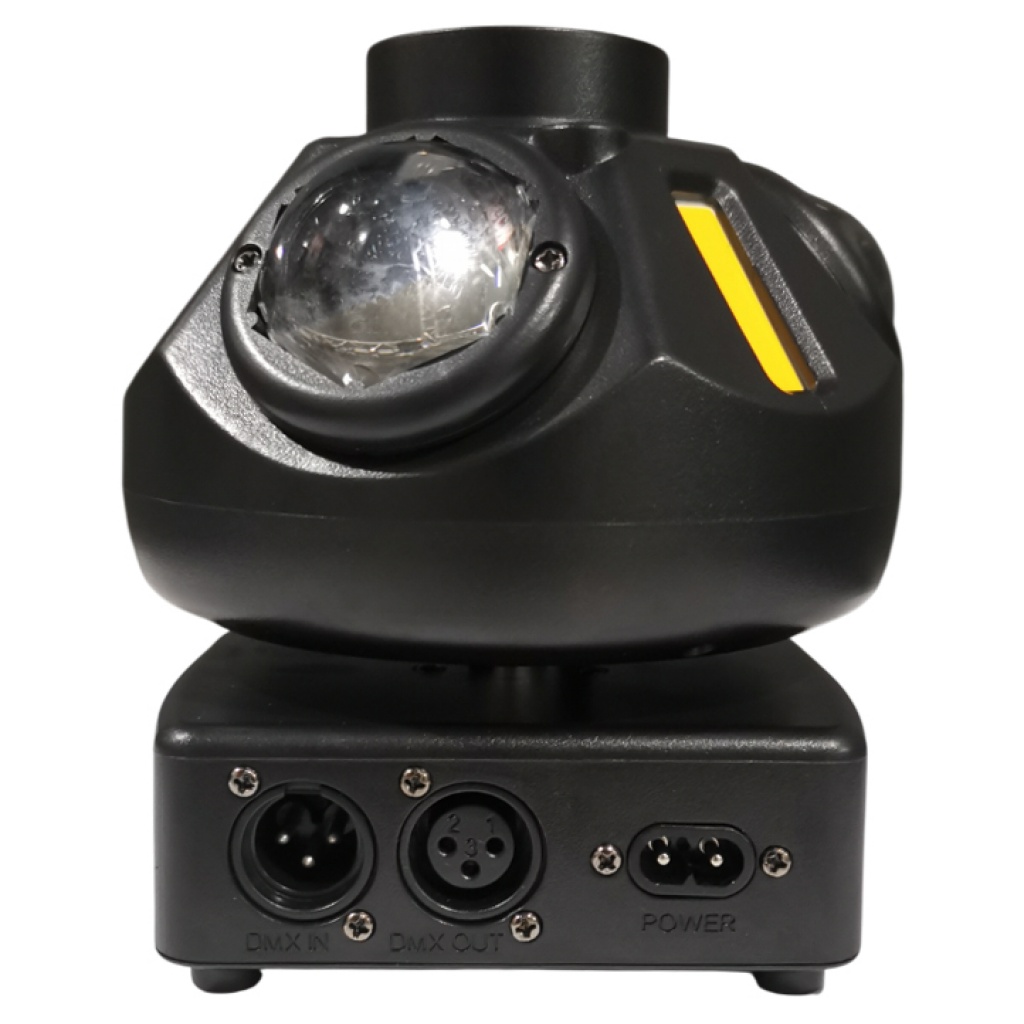

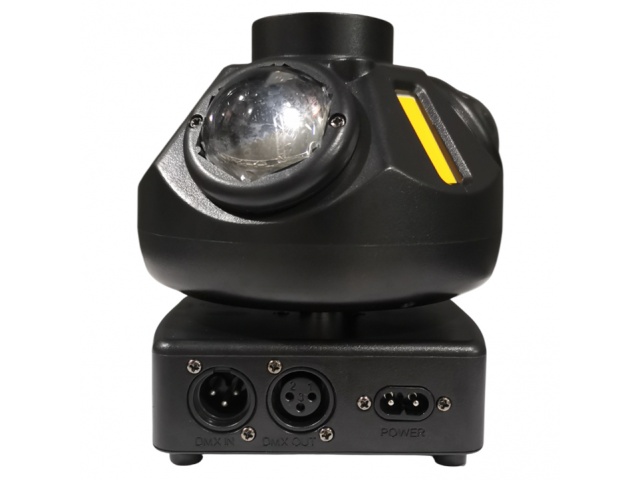

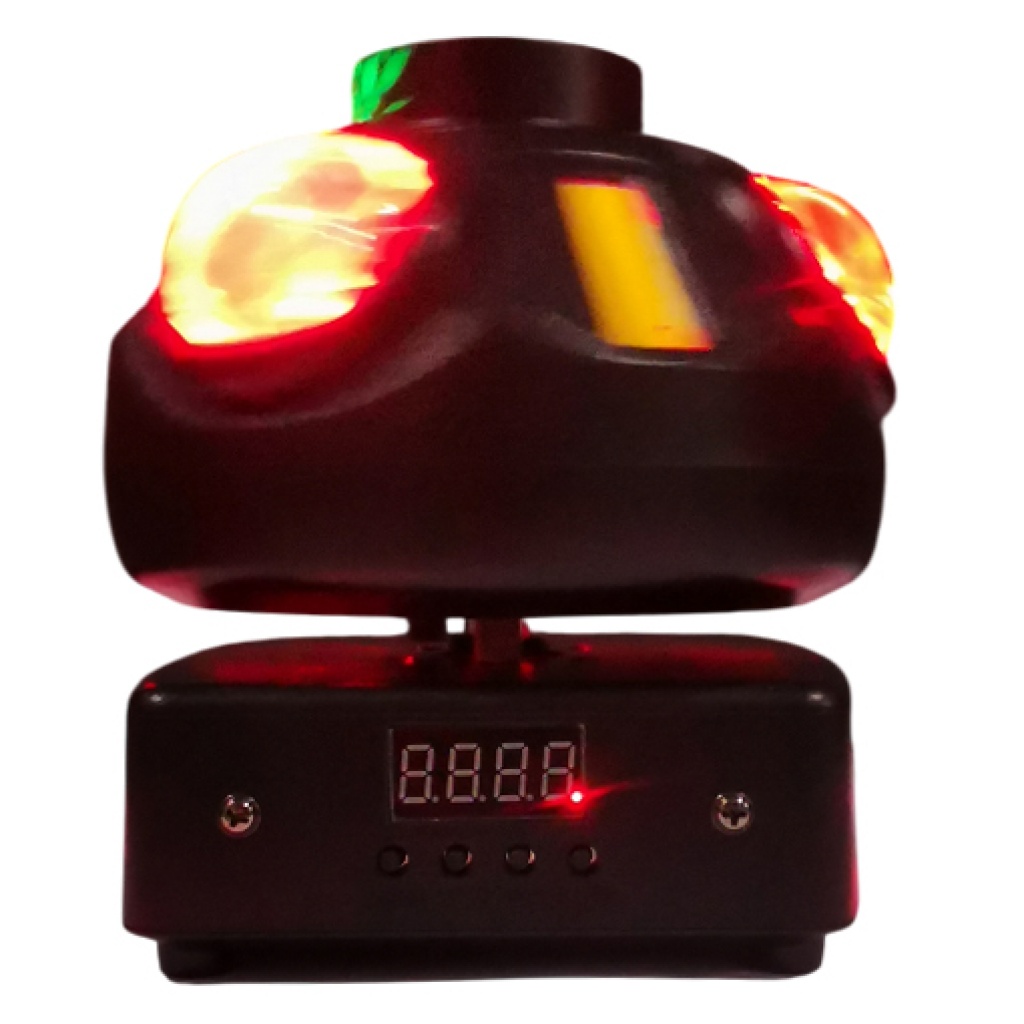

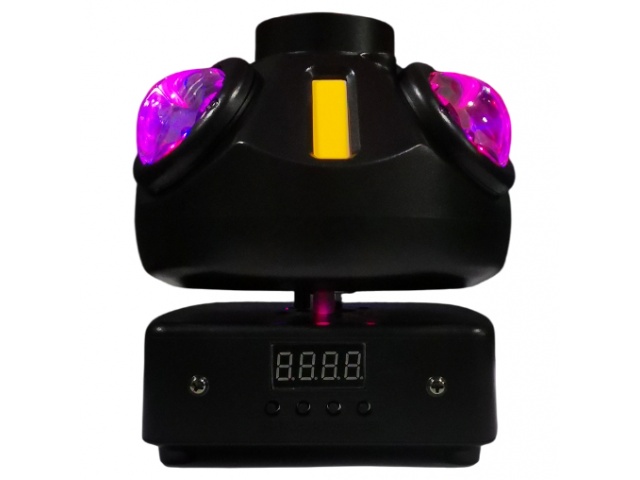

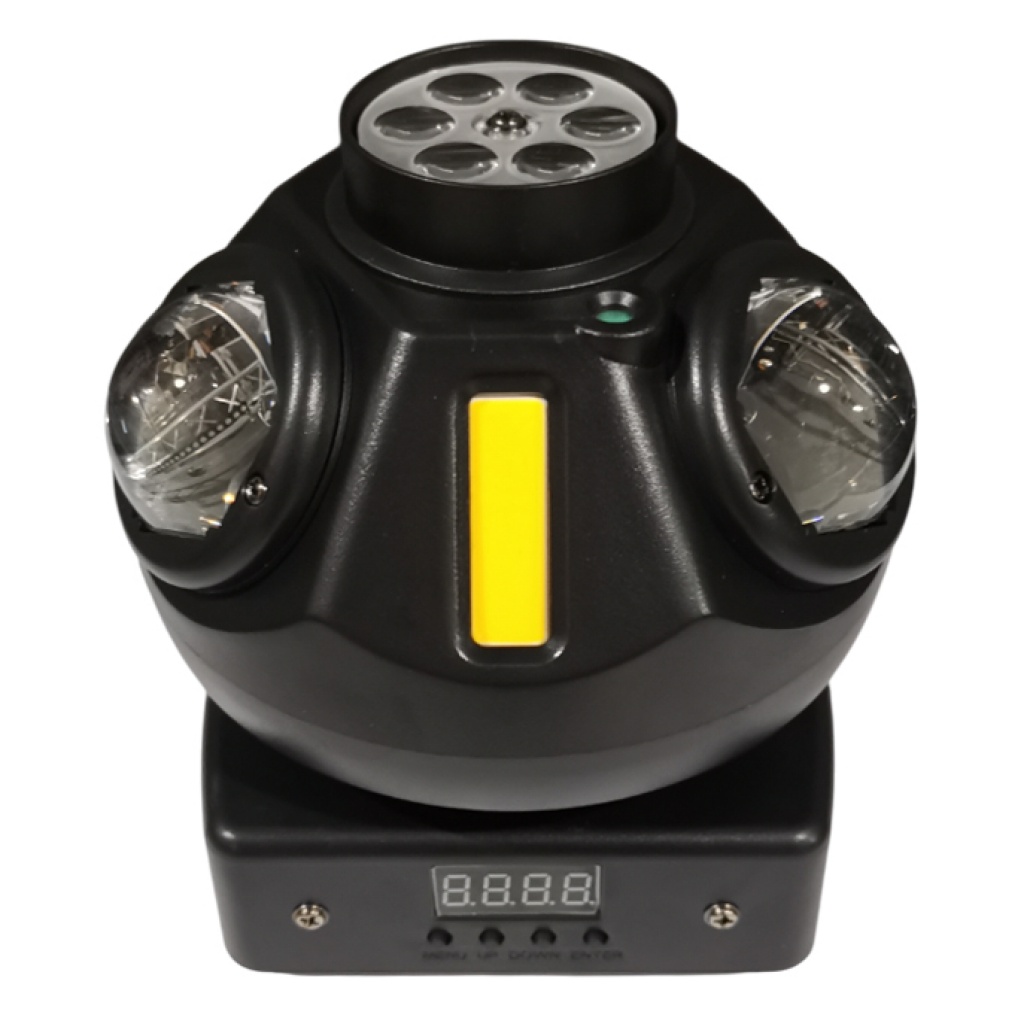

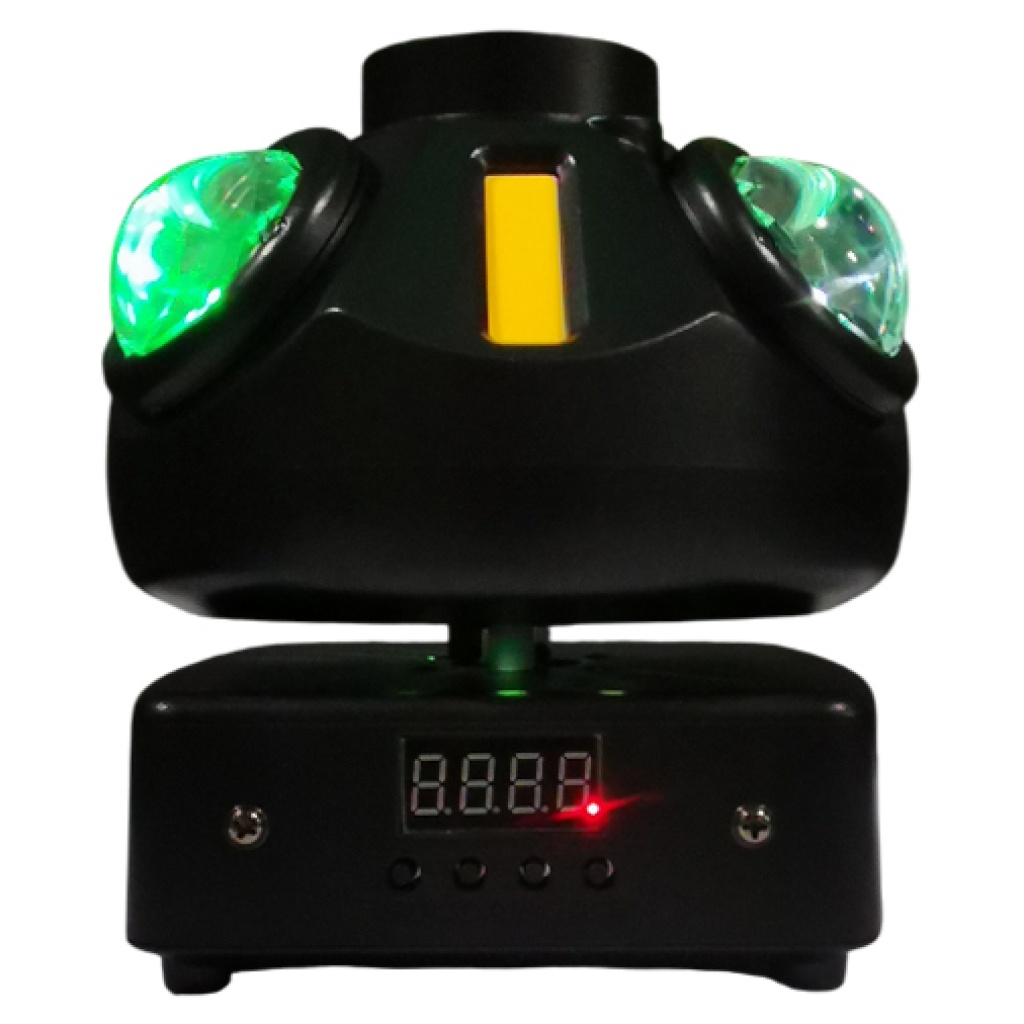

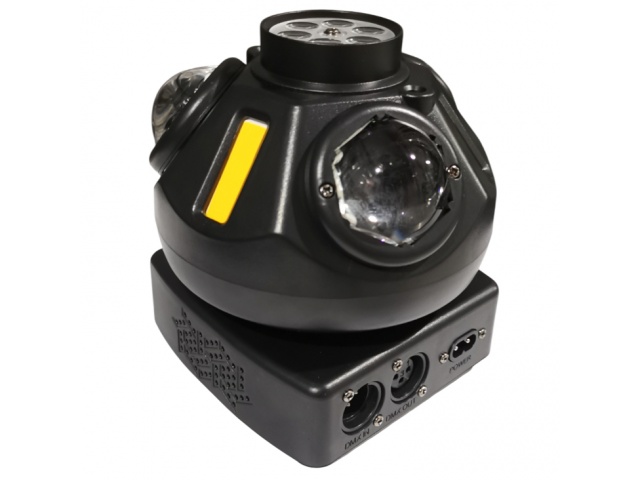

Cabeza móvil / Efecto Central 4 en 1 GCM DJ LINE CL-04

1. Parámetros técnicos

Voltaje de funcionamiento: AC90V-245V / 50Hz

Potencia del producto: 50W

Parámetros de las lámparas: 33 LED rojos, 33 LED verdes, 33 LED azules, 33 LED blancos

Total: 110 perlas LED 4 en 1

Láser rojo: 50 mW

Láser verde: 50 mW

Luz estroboscópica: 50 mW

Modo de control: DMX512 (16 canales)

Modos de trabajo: DMX512 / Maestro-Esclavo / Automático / Control por sonido

Atenuación: 0-100% con atenuación suave

Estrobo: 20 veces por segundo



Notas sobre el funcionamiento y uso de las teclas:

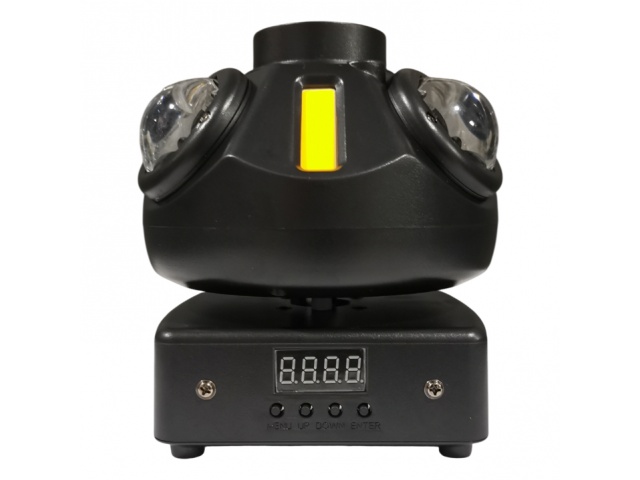

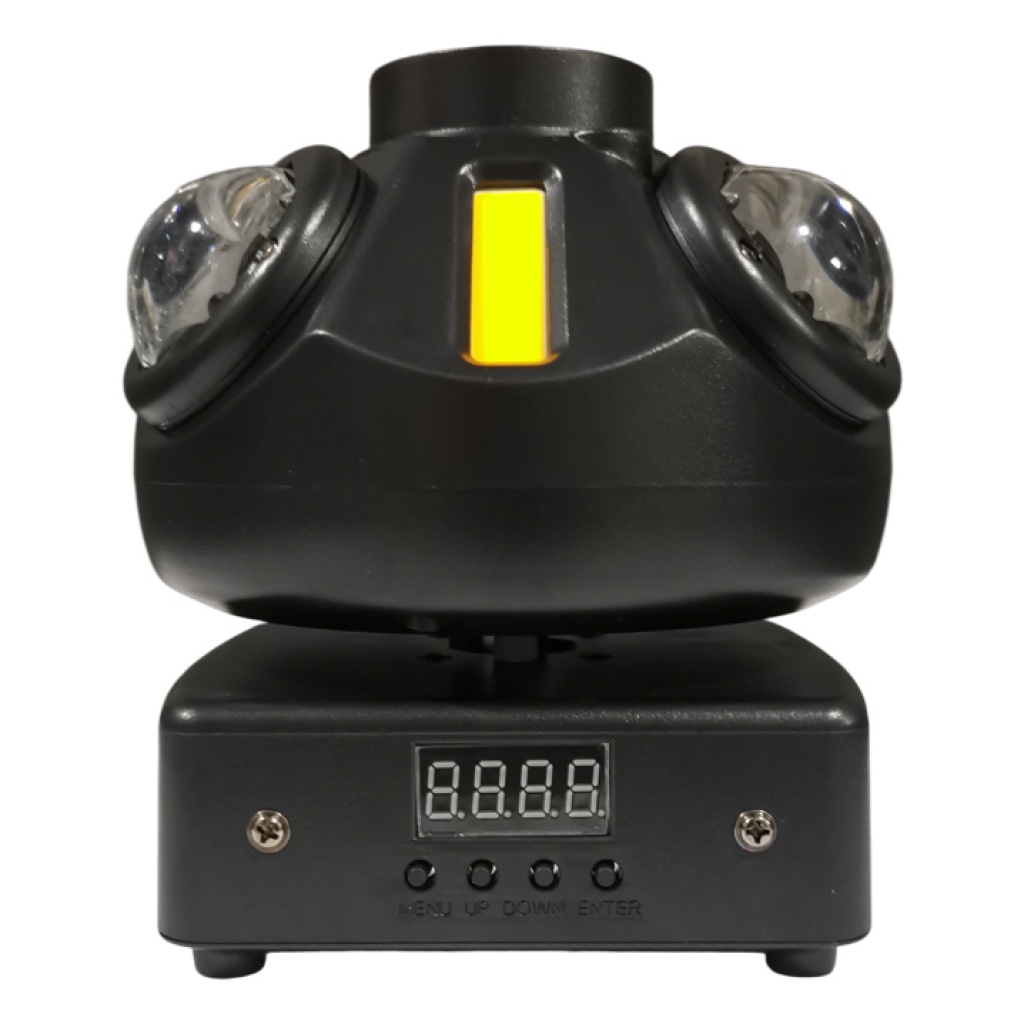

A través del botón MENU, puedes desplazarte por el menú principal y presionar ENTER para acceder al submenú.

Luego de configurar los parámetros, presiona ENTER nuevamente para guardar. Al reiniciar, la máquina recordará la última configuración.
Si la lámpara trabaja en modo maestro/esclavo, la señal DMX debe estar desconectada.

En el modo DMX, el cuarto punto decimal "." indica señal DMX activa. Si no parpadea, significa que no hay señal.

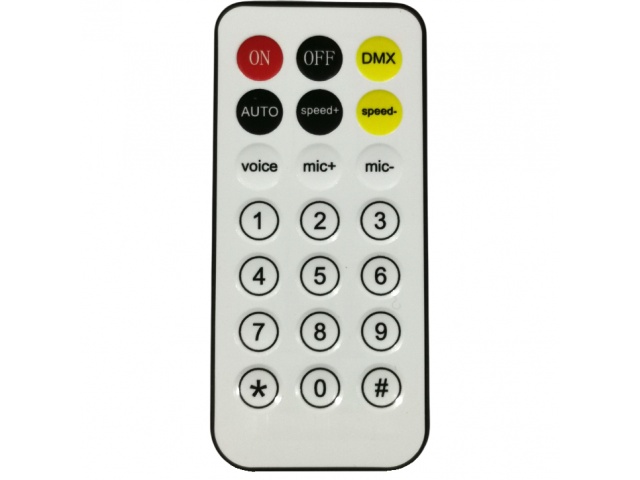

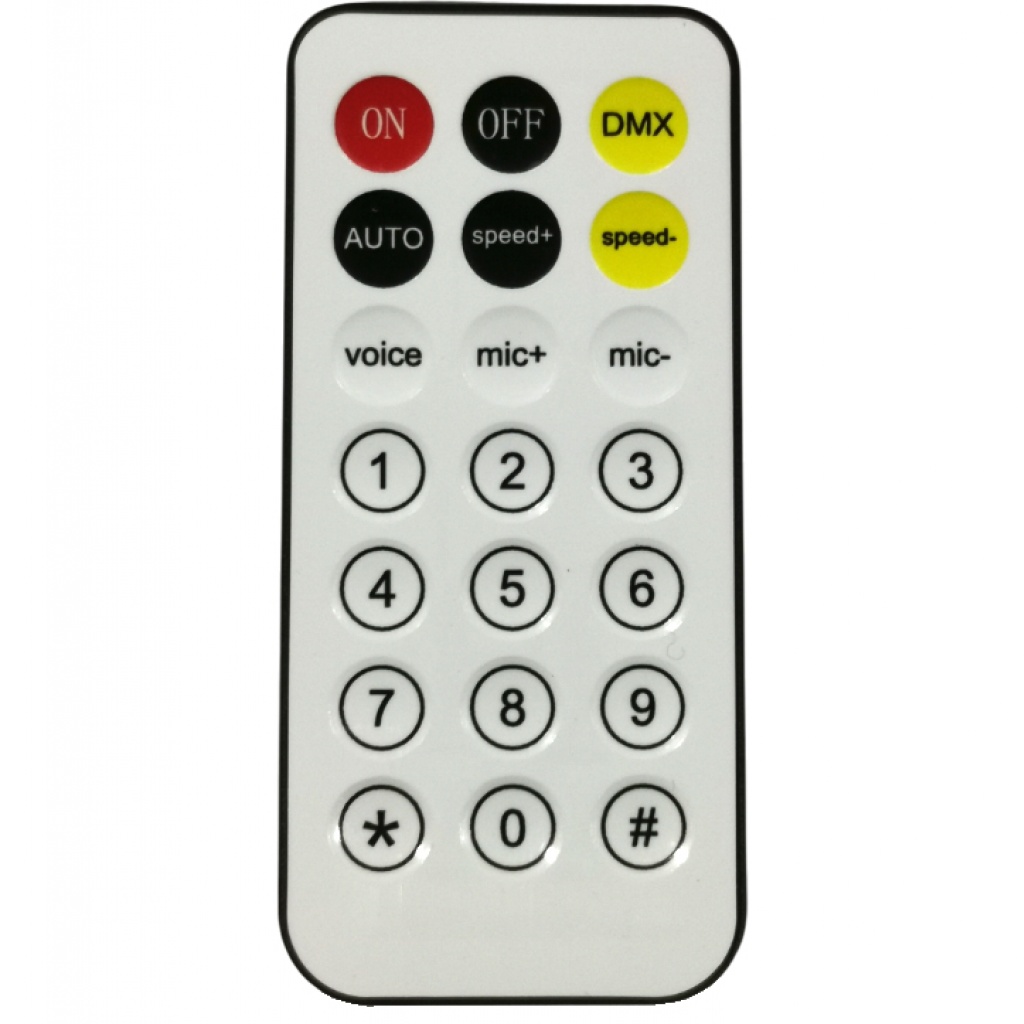

Cuando múltiples lámparas son controladas por control remoto, solo una debe tener habilitada la función de control remoto; las demás deben tenerla desactivada.



Tabla del menú

1 Addr Modifica la dirección DMX con las teclas UP/DOWN Dirección DMX

2 Chnd Muestra el canal de trabajo actual

3 Shou Selecciona el modo de funcionamiento de las lámparas Ver abajo

4 SEnS Ajusta sensibilidad del micrófono (0?100) Modo de control por sonido

5 SPEd Ajusta velocidad de funcionamiento (1-9) Modo de velocidad

6 LEd ON: pantalla siempre encendida / OFF: se apaga tras 10 s Configurar pantalla

7 diSP ON: muestra invertida / OFF: normal Dirección de pantalla

8 IrC ON: activa control remoto / OFF: lo desactiva Configurar control remoto

9 rSt Reinicio manual Reinicio



Tabla de canales DMX

1 Eje X 0-255 Rotación 0-360°

2 Velocidad eje X 0-255 De rápido a lento

3 Atenuación total 0-255 Atenuación lineal de oscuro a brillante

4 Estrobo / flash 10-255 De lento a rápido

5 Luz roja 0-255 Atenuación lineal 0-100%

6 Luz verde 0-255 Atenuación lineal 0-100%

7 Luz azul 0-255 Atenuación lineal 0-100%

8 Luz blanca 0-255 Atenuación lineal 0-100%

9 Bola mágica roja 0-255 Atenuación lineal 0-100%

10 Bola mágica verde 0-255 Atenuación lineal 0-100%

11 Bola mágica azul 0-255 Atenuación lineal 0-100%

12 Bola mágica blanca 0-255 Atenuación lineal 0-100%

13 Láser rojo 0-255 Atenuación lineal 0-100%

14 Láser verde 0-255 Atenuación lineal 0-100%

15 Luz blanca estroboscópica 10-255 De 1 a 20Hz

16 Control macro 0-50: Sin función / 51-150: Cambio aleatorio / 151-255: Control por sonido
